小型冲床

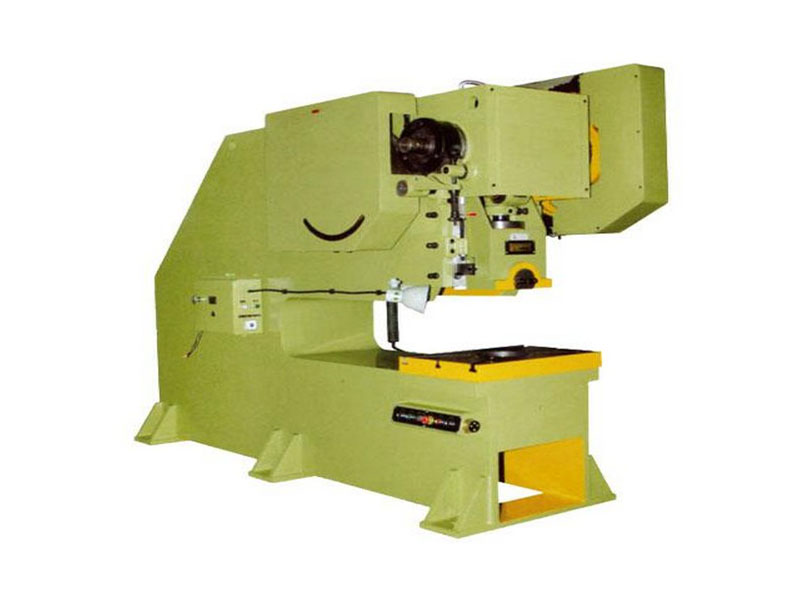

JS21-40T深喉冲床

JS21-40T深喉冲床

产品分类:JS21深喉冲床
我国公司JS21-40T冲床采用皮带式电机驱动、皮带容易磨损、转轮转动在外对操作者有一定的影响。一般冲床是直冲下压、这样子的动作方式力度是相当的大,但同时对模具的硬度要求也会更高,冲击力度大,对模具的损坏的可能也会更大。JS21-40T深喉冲床广泛用于航空、汽车、电器、五金,电机、轴承等生产领域,等生产领域,并根据用户的要求设计制作各种规格的冲床。我们一定为您提供质量最优的产品。
JS21-40T深喉冲床详细介绍
深喉冲床指的是冲头的模柄孔中心往里到后墙板的距离,有300mm、500mm、800mm,还有喉深1250mm的,这要根据实际生产要来定做。深喉冲床是冲床的一种,一般用在板料冲孔方面,如大型电气箱电器柜中间开的百叶窗,防盗门门中间开的猫眼,因料孔距离板边距离通常在300mm以上或更多,而普通冲床喉深只有180--230左右,板料放进去冲床后墙板挡抵住了板料,无法实现料孔距板边300或500的距离,这就需要用深喉冲床来实现。
型  号
16T
25T
40T
63T
80T
公称力(KN)
160
250
400
630
800
滑块行程(mm)
60
70
100
110
120
滑块行程次数(次/分)
120
60
50
50
50
最大封闭高度(mm)
270
290
350
390
410
封闭高地调节量(mm)
40
50
60
60
60
滑块中心至机身距离(mm)
500
500
500
600
500
工作台尺寸(mm)
前后
280
320
400
450
490
左右
450
540
650
700
760
滑块上模柄孔尺寸
(mm)
直经
65
40
40
60
60
深度
50
50
60
60
60
机身两立柱间距离(mm)
200
240
300
350
360
垫板厚度(mm)
45
50
70
80
90
垫板孔直经(mm)
120
120
140
170
170
电动机功率(kw)
2.2
2.2
3
5.5
7.5
外形尺寸(mm)
1300
1500
1800
1950
2000
1000
1000
1250
1300
1350
1470
1750
2200
2400
2500
总重量
kg
800
1300
3000
4000
4600
下面针对JS21-40T深喉冲床做一下简单的介绍:
 1.快速上升:电磁铁3YA通电、1YA和2YA断电使换向阀9仍然处于左位,而换向阀4、5复至左位,液压泵l的压力油经阀3和阀4进入缸的A腔,同时导通插装阀6,B腔的回油经阀6与泵的压力油汇合,一并进入A腔,同时c腔经阀5向油箱排油。由于此时液压缸A、B腔差动连接,故活塞(杆)带动滑块快速上升。
2.停止:系统的所有电磁铁均断电,液压泵卸荷。
3.快速下降:电磁铁1YA和3YA通电使换向阀9和5切换至左位和右位,液压泵1由卸荷转为供油状态,泵的压力油经阀3、阀5进入液压缸的小腔c,A腔的油液一部分通过阀6充入B腔,多余油液也进入缸的C腔。此时由于A、B、C腔相互连通,形成差动连接,所以活塞(杆)驱动滑块快速下降。
4.冲剪下降:电磁铁1YA. 2YA. 3YA均通电使换向阀9、4、5分别切换至左位、右位、右位,液压泵l的压力油经单向阀3后分为两路,一路经阀5进入缸的c腔,一路经阀4和单向阀7进入缸的B腔,A腔的油液经阀4排回油箱。此时,压力油的作用面积为B腔与c腔面积之和,因此,活塞(杆)驱动滑块以较大推力慢速下降实现冲剪加工。
 JS21-40T冲床实际冲压生产中很重要的动态精度,由于冲床的用途,实际载重量变化量很大,因此制定规格在技术上有困难,所以尚未整合制定,现状是以静态精度来代表深喉口冲床之精度。深喉冲床的精度和刚性对模具寿命的影响很大,同样一副模具在不同精度的深喉冲床上显示出不同的性能和使用寿命。如在一般精度的冲床上使用几万次即产生崩刃,而在特级精度的深喉冲床上则在100万次以上才有崩刃现象。
我国公司JS21-40T冲床采用皮带式电机驱动、皮带容易磨损、转轮转动在外对操作者有一定的影响。一般冲床是直冲下压、这样子的动作方式力度是相当的大,但同时对模具的硬度要求也会更高,冲击力度大,对模具的损坏的可能也会更大。油压冲床采用四柱三板结构,来自动力系统的摩擦系数可以降到最低,冲床在长时间的动作当中还是可以保持相当的精度。模具寿命延长。

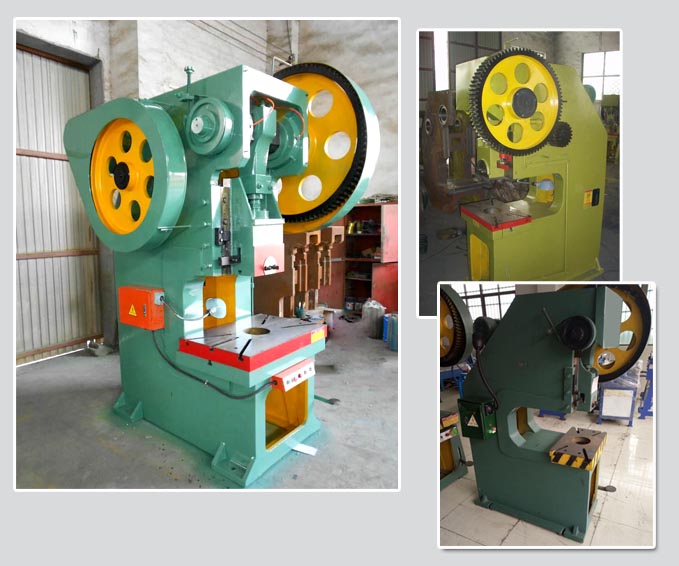

不同类型的深喉冲床现场照片:
 不同类型深喉冲床照片
JS21-40T深喉冲床一般用在板料冲孔方面,如大型电气箱电器柜中间开的百叶窗,防盗门门中间开的猫眼,因料孔距离板边距离通常在300mm以上或更多,而淄博冲床喉深只有180--230左右,板料放进去冲床后墙板挡抵住了板料,无法实现料孔距板边300或500的距离,这就需要用深喉冲床来实现。
滕州市高地机床有限公司生产的JS21-40T冲床广泛用于航空、汽车、电器、五金,电机、轴承等生产领域,等生产领域,并根据用户的要求设计制作各种规格的冲床压力机。我们一定为您提供质量最优的产品
