小型冲床

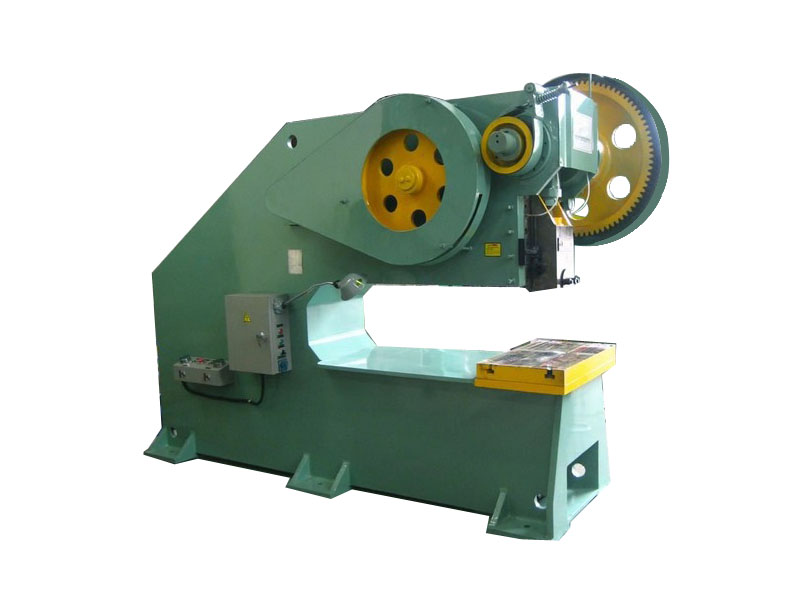

JS21-80T深喉冲床

JS21-80T深喉冲床

产品分类:JS21深喉冲床
我公司JS21-80T冲床的特点分铸造机身钢板机身二种,性能稳定,曲轴横放,维修方便该冲床刚性离合器,结构简单,压塌式保险器,超载时可使整机不受损。带式制动器,调整方便,较大喉口深度,适应于大尺寸板材的冷加工。JS21-80T这款经济型冲床。结构简单,通用性好,维修与操作方便。
JS21-80T深喉冲床详细介绍
本公司专营生产和销售JS21-80T深喉冲床,JS21-80T深喉冲床是以曲柄连杆机构由电机带动飞轮、飞轮通过轴与小齿轮带动大齿轮、大齿轮通过离合器带动曲轴,曲轴带动连杆使滑块工 作。滑块每分钟行程次数及滑块的运动曲线都是固定不变的。滕州市高地机床有限公司专业生产可倾冲床、开式冲床、深喉冲床、小型冲床等冲床产品。公司实力雄厚,拥有专业的技术团队,研发和定制异型机械,能满足客户的不同需求,拥有专业成熟的技术检测设备,保证了设备出厂合格率,坚持以“质量第一,用户至上”的原则,深受关大用户的好评,并与多家企业建立了长期合作关系。竭诚欢迎广大用户前来参观,洽谈业务。
 深喉冲床也称深颈冲床深喉冲床或者深海口冲床.指的是冲头的模柄孔中心往里到后墙板的距离,有300mm,500mm,800mm还有喉深1250mm的,这要根据实际生产需要来定做。深喉冲床是冲床的一种,一般用在板料冲孔方面,如大型电气箱电器柜中间开的百叶窗,防盗门门中间开的猫眼,因料孔距离板边距离通常在300mm以上或更多,而普通冲床喉深只有180--230左右,板料放进去冲床后墙板挡抵住了板料,无法实现料孔距板边300或500的距离,这就需要用深喉冲床来实现。深喉冲床被广泛应用于飞机,豪华客车及高速动车组的消音板和散热板冲孔,电气箱电器柜的百叶窗冲孔,防盗门锁孔及猫眼冲孔,保鲜柜散热孔等。
 我公司JS21-80T深喉冲床的特点分铸造机身钢板机身二种,性能稳定,曲轴横放,维修方便该冲床刚性离合器,结构简单,压塌式保险器,超载时可使整机不受损。带式制动器,调整方便,较大喉口深度,适应于大尺寸板材的冷加工。JS21-80T这款经济型冲床。结构简单,通用性好,维修与操作方便。
深喉冲床参数:
型  号
16T
25T
40T
63T
80T
公称力(KN)
160
250
400
630
800
滑块行程(mm)
60
70
100
110
120
滑块行程次数(次/分)
120
60
50
50
50
最大封闭高度(mm)
270
290
350
390
410
封闭高地调节量(mm)
40
50
60
60
60
滑块中心至机身距离(mm)
500
500
500
600
500
工作台尺寸(mm)
前后
280
320
400
450
490
左右
450
540
650
700
760
滑块上模柄孔尺寸
(mm)
直经
65
40
40
60
60
深度
50
50
60
60
60
机身两立柱间距离(mm)
200
240
300
350
360
垫板厚度(mm)
45
50
70
80
90
垫板孔直经(mm)
120
120
140
170
170
电动机功率(kw)
2.2
2.2
3
5.5
7.5
外形尺寸(mm)
1300
1500
1800
1950
2000
1000
1000
1250
1300
1350
1470
1750
2200
2400
2500
总重量
kg
800
1300
3000
4000
4600
 深喉冲床离合器噪声现象:
1、曲轴与其支承的滑动轴承间的撞击;
2、转键与中套间的撞击,即稳态转键与旋转着的中套接合过程中两者的碰撞;
3、转键与曲轴间的撞击,即转键的一侧与中套间撞击的同时,另一侧在前者反作用力的作用下与曲轴冲击深喉冲床的源动力是什么呢?
深喉冲床的重要自转机件,装上连杆后,可承持续杆的上下(拉锯)运动变为轮回(自转)运动。是冲床床身上的一个关键的机件,其材料是由碳素结构钢或者球墨铸铁制成的,有二个关键部位:主轴颈,连杆颈,(还有其它)。主轴颈被安装在床身上,连杆颈与连杆大头孔联接,连杆小头孔与冲床滑块联接,是一个典型的曲秉滑块机关。曲轴的润滑重要是指与摇臂间轴衬的润滑和两极固定点的润滑. 曲轴的自转是冲床的动力源。也是通体机器制度的源动力。

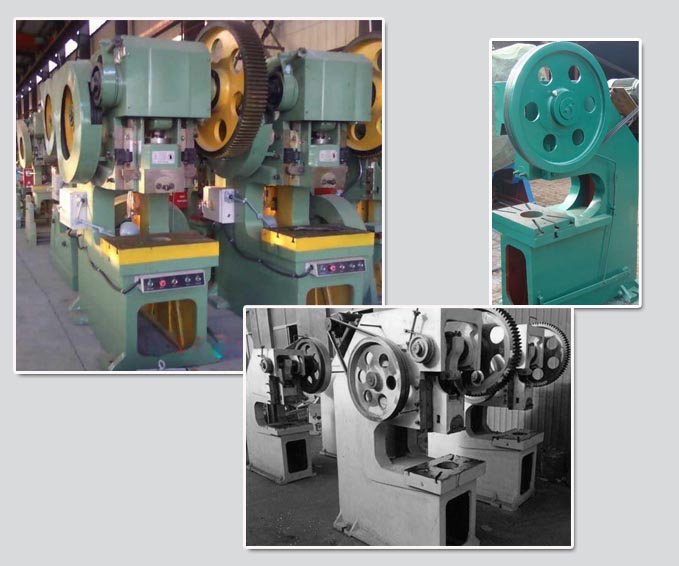

批量生产深喉冲床照片:
批量生产深喉冲床照片
JS21-80T深喉冲床精度的好坏直接影响着冲压成品件的精度和模具寿命。深喉口冲床的精度实际分为冲床不受载重时的静态精度与载重时的动态精度。深喉口冲床实际冲压生产中很重要的动态精度,由于冲床的用途,实际载重量变化量很大,因此制定规格在技术上有困难,所以尚未整合制定,现状是以静态精度来代表深喉口冲床之精度。
在现代冲压作业中,如果只有高精密、寿命长的模具,而没有高精度的深喉口冲床和优质的冲压材料搭配,是无法实现高精密冲压制程。深喉口冲床的精度和刚性对模具寿命的影响很大,同样一副模具在不同精度的深喉冲床上显示出不同的性能和使用寿命。如在一般精度的冲床上使用几万次即产生崩刃,而在特级精度的深喉口冲床上则在100万次以上才有崩刃现象。
JS21-80T深喉冲床操作规程:
 一、 开机前:
a) 按照设备点检卡上的检查内容进行检查,特别注意深喉冲床的导向和制动装置运转是否正常,是否有连冲现象。
b) 安装模具时,先松开导轨的锁紧装置,安装上下模,然后调节导轨行程,直至符合要求并锁紧锁紧装置。
 二、 工作中:
a) 手工送取单个胚料时,必须使用专用的工具(钳子、钩子),严禁徒手送、取胚料。
b) 工作中发现设备的运转有异常,产生连冲、操作不灵或电器故障,要立即停车检查。
c) 冲床使用脚踏开关时,必须加设防护板,当滑块启动后,脚必须立即离开踏板。
d) 清理、检查设备时,必须停机并切断电源。
 三、 停机后:
切断电源,清理、擦洗工作台面,拆下模具并给润滑系统加油。
深喉冲床与可倾冲床的区别,滕州市高地机床有限公司根据实际情况终结的想要了解到更多的可以登录网站进行了解。
1、可倾冲床采用皮带式电机驱动、皮带容易磨损、转轮转动在外对操作者有一定的影响。
2、一般冲床是直冲下压、这样子的动作方式力度是相当的大,但同时对模具的硬度要求也会更高,冲击力度大,对模具的损坏的可能也会更大。
3、油压冲床采用四柱三板结构,来自动力系统的摩擦系数可以降到最低,冲床在长时间的动作当中还是可以保持相当的精度。模具寿命延长。
4、可倾冲床是采用直冲式的,对下压没有可控制性。而深喉冲床对下压的动力可以做到随意调节。
5、可倾冲床一般是直接冲压这样的工作噪音会比较大,深喉冲床是采用可控速度式冲压的分贝要小得多。
6、综合起来就是可倾冲床的力度没有可调性、而深喉冲床具有可调节压力大小,可倾冲床的行程没有任意控制、而深喉冲床具有行程随意限位限行。
以上就是有关JS21-80T深喉冲床的一些介绍,更多关于冲床产品的介绍,欢迎广大客户来电咨询。
