小型冲床

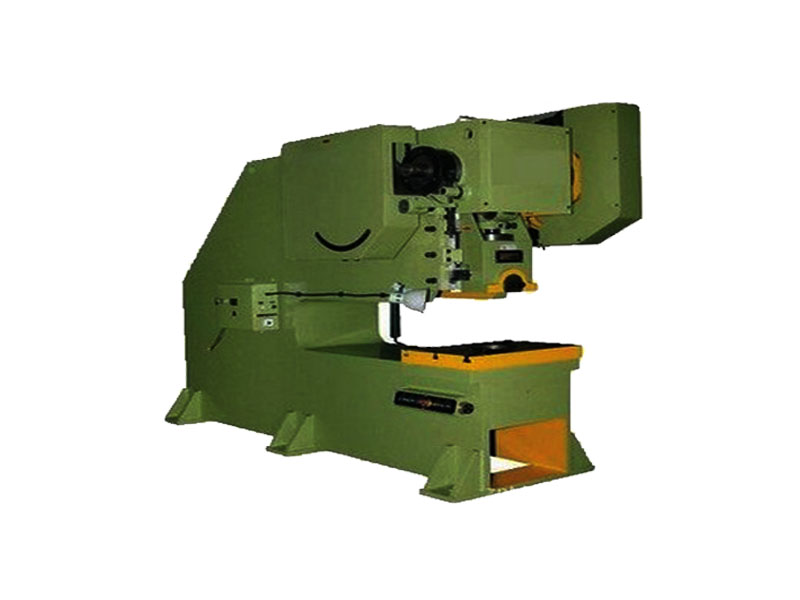

JS21-16T深喉冲床

JS21-16T深喉冲床

产品分类:JS21深喉冲床
JS21-16T深喉冲床广泛用于航空、汽车、电器、五金,电机、轴承等生产领域,并根据用户的要求设计制作各种规格的冲床。 高地机床深喉冲床系统可方便地进行工艺管理和设置,系统提供机器设置功能,实现系统设置;碑有单步、寸动.点动、连kc循环等多种运行方式,可实现加工工艺曲线预览;滑块运动方向能实现伺服控制,得备良好的安全保护功能,具备完善的系统维护、故障报替、行程限制功能,上位机与下位机实时通信,实时监控冲床运行状态,并显示故障信息。
JS21-16T深喉冲床详细介绍
我们先来了解一下,什么是深喉冲床,它是冲床的一种,主要用于冲板料方面,如百叶窗,铁皮字等,普通冲床的喉深在180mm-230mm左右,如果板料大三此数,则放进去将被后挡料抵住 ,无法实现准确冲孔,而深喉冲床的喉深可以按要求定制,不论是300mm或是500mm都是没有问题的。此外,也可以为冲床增加数控装置,可以提高生产的效率。深喉冲床又被人称作深颈冲床,一般可以分为钢板焊接和铸铁机身两种,钢板焊接机床主要用于大吨位冲床,铸铁机床一般用于80T及以下的深喉冲床。
深喉冲床的设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型) ,经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
滕州市高地机床有限公司生产的的JS21-16T深喉冲床广泛用于航空、汽车、电器、五金,电机、轴承等生产领域,并根据用户的要求设计制作各种规格的冲床。
 高地机床深喉冲床系统可方便地进行工艺管理和设置,系统提供机器设置功能,实现系统设置;碑有单步、寸动.点动、连kc循环等多种运行方式,可实现加工工艺曲线预览;滑块运动方向能实现伺服控制,得备良好的安全保护功能,具备完善的系统维护、故障报替、行程限制功能,上位机与下位机实时通信,实时监控冲床运行状态,并显示故障信息。
JS21系列深喉冲床参数:
型  号
16T
25T
40T
63T
80T
公称力(KN)
160
250
400
630
800
滑块行程(mm)
60
70
100
110
120
滑块行程次数(次/分)
120
60
50
50
50
最大封闭高度(mm)
270
290
350
390
410
封闭高地调节量(mm)
40
50
60
60
60
滑块中心至机身距离(mm)
500
500
500
600
500
工作台尺寸(mm)
前后
280
320
400
450
490
左右
450
540
650
700
760
滑块上模柄孔尺寸
(mm)
直经
65
40
40
60
60
深度
50
50
60
60
60
机身两立柱间距离(mm)
200
240
300
350
360
垫板厚度(mm)
45
50
70
80
90
垫板孔直经(mm)
120
120
140
170
170
电动机功率(kw)
2.2
2.2
3
5.5
7.5
外形尺寸(mm)
1300
1500
1800
1950
2000
1000
1000
1250
1300
1350
1470
1750
2200
2400
2500
总重量
kg
800
1300
3000
4000
4600
JS21-16T深喉冲床有以下特点:
JS21-16T深喉冲床分铸造机身钢板机身二种,性能稳定,曲轴横放,维修方便。冲床刚性离合器,结构简单,压塌式保险器,超载时可使整机不受损。 带式制动器,调整方便,较大喉口深度,适应于大尺寸板材的冷加工。属经济型压力机。结构简单,通用性好,维修与操作方便。
JS21-16深喉T冲床工作前的准备:
 (1)检查各部分的润滑情况,并使各润滑电得到充分的润滑;
 (2)检查模具安装是否正确可靠;
 (3)检查压缩空气压力是否在规定的范围内;
 (4)务必要使飞轮和离合器脱开后,才能开启电机;
 (5)电机开动时,应检查飞轮旋转方向是否与回转标志相同;
 (6)使压力机进行几次空行程,检查制动器,离合器及操纵部分的工作情况。

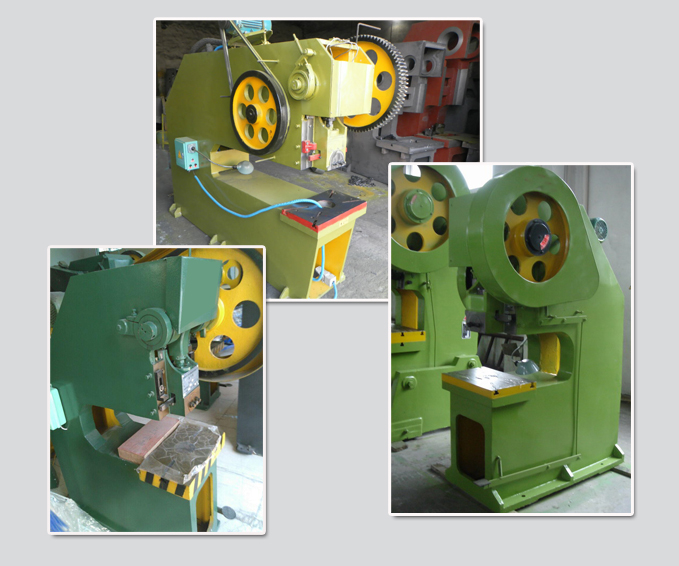

各种类型深喉冲床照片:
各种类型冲床照片
深喉冲床精度的好坏直接影响着冲压成品件的精度和模具寿命。深喉口冲床的精度实际分为冲床不受载重时的静态精度与载重时的动态精度。深喉冲床实际冲压生产中很重要的动态精度,由于冲床的用途,实际载重量变化量很大,因此制定规格在技术上有困难,所以尚未整合制定,现状是以静态精度来代表深喉口冲床之精度。
在现代冲压作业中,如果只有高精密、寿命长的模具,而没有高精度的深喉口冲床和优质的冲压材料搭配,是无法实现高精密冲压制程。深喉口冲床的精度和刚性对模具寿命的影响很大,同样一副模具在不同精度的深喉口冲床上显示出不同的性能和使用寿命。如在一般精度的冲床上使用几万次即产生崩刃,而在特级精度的深喉口冲床上则在100万次以上才有崩刃现象。分析深喉冲床退料板为什么停止工作
1、连杆螺丝球头在滑块球垫内冲击,球头与球垫压盖接触不良,压盖螺丝松动刮研球头、球垫、拧紧压盖螺丝。
2、按电钮(开)不工作电源断路、热断电器断电,检查深喉冲床电路系统消除故障。
3、深喉冲床退料板不工作,打料碰头位置不对,调整碰头位置用手转动飞轮试退。
4、连杆螺丝发生转动或冲击,锁紧装置松动,旋转锁紧装置。
在深喉冲床安装安全光栅的原因有以下几点
深喉冲床上所有的保护装置都没有安全光栅来的有效,冲床自身随着进步也会带有安全保护装置,但是起到的效果并不大,而安全光栅产生的光幕被遮挡就会产生信号让冲床停止下压,这样的保护能力就只有安全光栅功能实现,最有效直接的保护工具非它莫属。
导致深喉冲床导轨烧灼的原因有哪些?
1、离合器脱开时滑块不能停在上死点位置制动带拉力不够、制动带过度磨损、制动轮上有油打滑调整制动弹簧张力、更换制动器、用煤油洗净制动带及轮周;
2、深喉冲床退料板不工作打料碰头位置不对,调整碰头位置用手转动飞轮试退;
3、连杆螺丝发生转动或冲击锁紧装置松动旋转锁紧装置;
4、连杆螺丝球头在滑块球垫内冲击球头与球垫压盖接触不良,压盖螺丝松动刮研球头、球垫、拧紧压盖螺丝;
5、按电钮(开)不工作电源断路、热断电器断电检查电路系统消除故障。
6、深喉冲床曲轴轴承发热轴套刮的不好,润滑不良重新刮研铜瓦,应该检查润滑情况;
7、从轴承里流出的油里有铜屑缺乏润滑油,润滑油不清洁检查润滑情况,拆开轴承进行清洗;
8、导轨烧灼导轨间隙过小、润滑不良、接触不良重新研刮导轨、调整间隙、注意润滑;
9、操作时离合器不结合或结合后脱不开回转健用弹簧失去弹性键配合过紧更换弹簧、研刮键的结合间隙。
以上就是对JS21-16T深喉冲床的介绍,大家是否明白了深喉冲床呢?如果您还有什么疑问,欢迎来电咨询我们的工作人员,或查看我公司相关网站,我们会有专业人士为您讲解,直到您满意。
