小型冲床

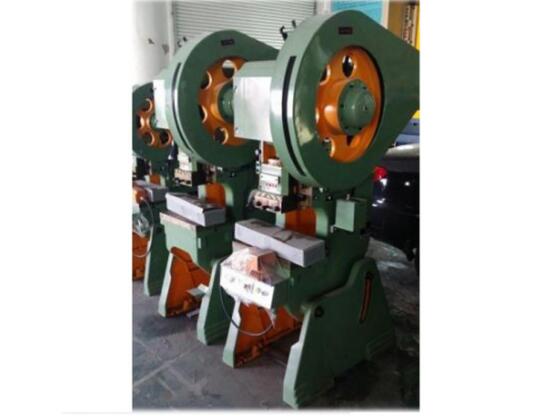

JB23-12T小型冲床

JB23-12T小型冲床

产品分类:JB23可倾冲床
小型冲床,是普通冲床的一种,主要就是对冲压件及板材进行一系列落料、冲孔、成型、拉深、精冲、整形铆接等冲压活动,主要被广泛应用在电子、通讯、电脑、家用电器、交通工具、五金零部件等行业的冲压成型。
JB23-12T小型冲床详细介绍

我公司所生产的这款小型冲床的设计原理和普通冲床是一样的。主要是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为圆柱型,经由这个机构将圆周运动转换成滑块的直线运动。小型冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具,将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由小型冲床机械本体所吸收。

本机基本参数如下:

型  号

12T

公称力(KN)

120

公称力行程(mm)

2

滑块行程(mm)

50

行程次数(次/分)

140

装模高度(mm)

130

装模高度调节量(mm)

40

工作台尺寸(mm)

前后

220

左右

370

最大可倾角(°)

20

模柄孔尺寸(mm)

30

工作台厚度(mm)

35

工作台板孔尺寸(mm)

Φ90

电动机功率(kw)

1.5

机身两立柱间距离(mm)

170

外形尺寸(mm)

600

0530

1500

基础尺寸(mm)

前后

500

左右

470

上面这款小型冲床,是普通冲床的一种,主要就是对冲压件及板材进行一系列落料、冲孔、成型、拉深、精冲、整形铆接等冲压活动,主要被广泛应用在电子、通讯、电脑、家用电器、交通工具、五金零部件等行业的冲压成型。那小型冲床结构与用途是什么?
1、铸造机身,性能稳定。
2、C型机身,开式可倾斜,工作空间好,有利冲件及废料滑下。
3、刚性转键离合器,结构简单。
4、带式制动器,调整方便。
5、压塌式保险器,保证整机不因超载而受损。
6、曲轴横放,维修方便。
7、小型冲床通用性好,结构简单,操作与维修方便,属经济型冲床。
小型冲床适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现,广泛应用于电子元件、仪器仪表、五金工具、玩具、车辆、机械、家机具等工业领域。

小型冲床的分类

小型冲床依滑块驱动机构分类:

1、肘节式冲床(Knuckle Press)

在滑块驱动上使用肘节机构者称为肘节式冲床,如图三所示。这种冲床具有在下死点附近的滑块速度会变得万分缓慢(和曲轴冲床衡量)之独到的滑块活动曲线,如图四所示。而且也正确地决定行程之下死点位子,因此,这种冲床适合于压印加工及精整等之压缩加工,当今冷间锻造使用的最多。

2、摩擦式冲床

在轨道驱动上使用摩擦传动与螺旋机构的冲床称为摩擦式冲床。这种冲床最适宜锻造、压溃作业,也可使用于弯曲、成形、拉伸等之加工,具有多用性之功能,因为价格低廉,战前曾被广泛使用。 因无法决定行程之下端位子、加工精度不佳、生产速度慢、控制操作错误时会建立过负荷、使用上需要熟练的技术等缺点,当今正逐渐的被淘汰。

对于JB23-12T小型冲床的维修保养需要注意很多方面:

1.车间环境控制:一台干净的小型冲床能使操作者或维护人员在问题发生时就能很快发现。清洁的小型冲床,就能找出其位置看是否出现漏油,漏气,断裂的状况。

2.确保小型冲床处于平衡位置:得到精密平衡的小型冲床能够更好地工作,因而最好每年进行一次检查。气动系统担负着气动制动器和平衡系统的运转,需要检查是否存在气体泄漏。所有的气动系统都有调节器,润滑器和储水器。在气体管线中积累的水,应该每天排除。

3.一段时间更换润滑油和滤网:对小型冲床润滑系统不适当的维护也是发生小型冲床停机的主要原因之一,出于一些原因,许多小型冲床操作员在对配有带滤网的循环油料系统操作时不定期更换滤网。应该确保在更换油料的同时更换滤网,平时也需经常更换。

小型冲床维护的关键就是操作员,所有的小型冲床维护及问题查找到开始于操作员,操作员经常能够很早地发现小型冲床的问题,防止对小型冲床部件产生的重大,持续破坏。操作员能够通过注意小型冲床发出的奇怪声响;不正常的温升,烟雾,某些部分出现的碎屑或金属颗粒;以及泄漏的管线发现其问题。每天操作员应该自问一些问题,通过检查后记录回答,从而保持长期的维护记录。

冲床安全操作规程

冲床工必须经过学习,掌握冲床的结构、性能,熟悉操作规程并取得操作许可方可独立操作。

正确使用冲床上安全保护和控制装置,不得任意拆动。

检查冲床各传动、连接、润滑等部位及防护保险装置是否正常,装模具螺钉必须牢固,不得松动。

冲床在工作前应作空运转2-3分钟,检查脚闸等控制装置的灵活性,确认正常后方可使用,不得带病运转。

装模具时要确保紧固,上、下模对正,保证位置正确,用手搬转冲床试冲(空车),确保在模具处于良好情况下工作。

开车前要注意润滑,取下冲床上的一切浮放物品。

冲床运转冲制中,操作者站立要恰当,手和头部应与冲床保持一定的距离,并时刻注意冲头动作,严禁与他人闲谈。

冲制短小工件时,应用专门工具,不得用手直接送料或取件。

冲制或长体零件时,应设制安全托料架或采取其它安全措施,以免戳伤。

单冲时,手脚不准放在手、脚闸上,必须冲一次踏一下,严防事故。

工作结束时及时停车,切断电源,擦拭机床。

冲床安全光栅如何安装?确认是否老式冲床?是否改装过?

我们先确认是否为老式冲床,安全光栅不能直接控制老式冲床连杆式齿轮,需要改装成电磁铁或气缸式的才可以达到控制冲床,在扫光停机后,还可自动恢复工作,不用再人为的启动冲床。

1.如果不是,那我们就直接安装安全光栅;

2.如果是,有改装过,也可直接安装安全光栅;

3.如果是,没改装过,那我们就要先提前进行冲床改装。

确认冲床吨位

冲床有大小吨位很多种,第二步确认好冲床的吨位,从而来确认需要安装安全光栅的保护高度,看需要安装哪个型号的安全光栅。

装安全光栅支架

支架分为铁悬臂支架(T)、铝悬臂支架(N)、加固支架(J)等,依据冲床的外观情况看合适安装哪种支架,也可特殊定制支架(如可折叠式支架)。

装安全光栅传感器

传感器为安全光栅的发射器和接收器。随支架安装后进行安装安全光栅传感器。

装控制器

控制器有内置控制器和外置控制器,效果是一样的。

1.内置控制器需把控制器安装在冲床电箱里面;

2.外置控制器一般安装在冲床的侧面壁上,方便冲床操作人员直观到,控制器上有开关按钮和信号提示,以便更安全的操作冲床。

调试冲床

安全光栅安装完成以后,要对冲床进行调试,看是否安装成功,反复多次进行调试之后,方可让工人进行操作生产作业。

注意事项:安装完成后务必进行冲床调试,确认没问题之后才可以投入生产。
